КОЛОННЫ ЭСТАКАД

КБЖБ

Каталог сборных железобетонных

и бетонных изделий, изд. 2013 г.

Марка колонны

Размеры, мм

Класс

бетона

Расход

Масса,

т

H

b

a

бетона,

м³

стали,

кг

К1-1 – К1-6

6200

300

300

В25

0,56

56,0-103,5

1,4

К2-1 – К2-4

6000

400

400

В15; В25

0,96

121,1-140,2

2,4

К7-1 – К7-4

6800

300

300

0,61

60,3-90,8

1,5

К8-1 – К8-12

6600

400

400

1,06

90,4-80,6

2,6

К13-1 – К13-8

7200

400

400

В15

1,15

70,5-85,5

2,8

К20-1 – К20-8

7800

400

400

1,25

75,2-158,0

3,1

К21-1 – К21-3

7800

400

500

1,56

181,0-185,5

3,9

К25-1 – К25-7

8400

400

400

1,35

79,7-114,3

3,4

К26-1 – К26-6

8400

400

500

В15; В25

1,68

164,2-259,3

4,2

К31-1 – К31-4

5900

300

300

В15

0,53

63,7-100,3

1,3

К32-1 – К32-3

5700

400

400

0,91

134,2-101,5

2,3

К33-1

5700

400

500

В25

1,14

159,0

2,9

К34-1 – К34-2

6500

300

300

В15

0,68

93,3; 95,6

1,5

К35-1 – К35-2

6300

400

400

1,01

196,2; 125,0

2,5

К36-1 – К36-2

6300

400

500

1,26

189,2; 195,1

3,2

К37-1

7200

400

500

1,44

197,0

3,6

К38-1 – К38-2

6900

400

500

1,38

189,3; 270,0

3,5

К39-1

6900

400

400

1,10

164,5

2,8

К40-1 – К40-3

7500

400

500

1,50

210,1-154,6

3,8

К41-1

7500

500

500

1,88

266,0

4,7

К42-1 – К42-3

8100

500

500

2,02

256,7-266,4

5,1

К43-1 – К43-2

8100

400

500

1,62

241,0; 253,9

4,0

Колонны отдельно стоящих опор под технологические трубопроводы

Серия

3.015-1/82  вып. II -1

КБЖБ

Каталог сборных железобетонных

и бетонных изделий, изд. 2013 г.

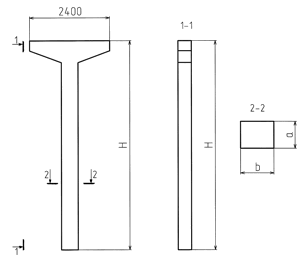

Марка колонны

Размеры, мм

Класс

бетона

Расход

Мас-са,

т

H

b

a

b₁

бетона,

м³

стали,

кг

К3-1 – К3-4

с. 3.015-1/82  вып.II -1

6200

400

400

1200

В15

1,18

113,6-135,1

3,0

К4-1 – К4-5

1800

1,29

105,6-163,5

3,2

К5-1 – К5-3

2400

1,38

88,9-91,5

3,5

К6-1

500

1,6

183,5

4,0

К9-1 – К9-3

6800

400

1200

В15; В25

1,27

135,1-135,6

3,2

К10-1 – К10-4

1800

В15

1,4

125,3-129,0

3,5

К11-1 – К11-2

2400

В15; В25

1,48

107,0; 144,7

3,7

К12-1

500

В25

1,72

232,3

4,3

К14-1

7400

400

1200

В15

1,37

177,2

3,4

К15-1

500

1,65

196,2

4,1

К16-1 – К16-2

400

1800

1,49

147,6-151,9

3,7

К17-1

500

В25

1,76

210,3

4,4

К18-1 – К18-2

400

2400

В15

1,59

128,6; 188,9

4,0

К19-1

500

1,84

307,8

4,6

К22-1 – К22-2

8000

500

1200

В25

1,75

228,2-235,5

4,4

К23-1 – К23-3

1800

В15

1,88

170,2-173,8

4,7

К24-1 – К24-3

с.3.015-1/82 в.II-2

8000

400

400

2400

В15

1,67

167,8-171,4

4,2

К27-1

8600

500

1200

1,87

267,0

4,7

К28-1 – К28-2

1800

2,0

244,8-344,2

5,0

К29-1

400

2400

В25

1,76

222,2

4,4

К30-1 – К30-2

500

В15

2,03

231,3-239,3

5,2

Колонны отдельно стоящих опор под технологические трубопроводы

Серия

3.015-1/82  вып.II -1; II -2

КБЖБ

Каталог сборных железобетонных

и бетонных изделий, изд. 2013 г.

Марка колонны

Размеры, мм

Класс

бетона

Расход

Мас-са

т

H

b

a

бетона,

м³

стали,

кг

К1-1; К1-2

6200

300

300

В30

0,56

116,2; 90,3

1,4

К2-1; К2-2

6000

400

400

В15

0,96

133,3; 100,8

2,4

К2-3; К2-4

В15; В30

83,8; 149,9

К2-5; К2-6

166,5; 138,6

К3-1; К3-2

6600

В15

1,06

106,5; 90,8

2,6

К3-3; К3-4

В30; В15

150,2; 123,7

К3-5; К3-6

В30; В25

223,4; 204,5

К3-7; К3-8

В15

109,8; 94,1

К4-1; К4-2

7200

В15

1,15

114,3; 97,2

2,9

К4-3; К4-4

В30; В25

199,7; 137,5

К4-5; К4-6

В30

231,2; 220,8

К4-7; К4-8

В15

117,9; 100,8

К5-1; К5-2

8400

В15

1,35

156,6; 126,3

3,4

К5-3; К5-4

В30

243,2; 200,9

К5-5; К5-6

151,6; 225,2

К5-7; К5-8

В30; В15

353,1; 130,6

К6-1; К6-2

500

В15; В25

1,68

183,0; 266,8

4,2

К6-3; К6-4

В25; В15

302,1; 187,9

Колонны одноярусных эстакад под технологические трубопроводы

Серия

3.015-2/82  вып. II -1

КБЖБ

Каталог сборных железобетонных

и бетонных изделий, изд. 2013 г.

Марка колонны

Размеры, мм

Класс

бетона

Расход

Мас-са

т

H

b

a

бетона,

м³

стали,

кг

К7-1

5800

400

400

В30

1,29

201,0

3,2

К7-2 – К7-4

В15

113,0-147,6

К7-5 – К7-7

В30

123,2-168,4

К7-8 – К7-9

В25; В30

198,5-208,2

К7-10 – К7-12

В15

115,6-150,4

К7-13 – К7-14

В30

125,8; 129,6

К8-1 – К8-2

500

В15; В30

1,5

217,3

3,8

К9-1 – К9-4

6200

400

В15

1,36

144,1-226,3

3,4

К9-5 – К9-8

В25

131,3-225,1

К9-9 – К9-10

В30

179,8-242,7

К9-11 – К9-12

В25; В15

267,7; 194,5

К9-13 – К9-14

В25

134,7; 174,4

К10-1 – К10-4

1,58

165,4-169,9

4,0

К11-1 – К11-4

6800

400

В15

1,45

143,4-243,6

3,6

К11-5 – К11-6

В25

138,7; 167,7

К11-7 – К11-8

В30; В25

203,8; 224,3

К11-9 – К11-15

 В30; В15;

 В25

199,2-213,2

К12-1 – К12-4

500

В25; В30

1,7

179,9-285,3

4,3

К13-1 – К13-6

800

400

1,64

195,0-199,5

4,1

К14-1 – К14-11

500

В15; В25;

 В30

1,94

211,5-216,6

4,9

Колонны одноярусных эстакад под технологические трубопроводы

Серия

3.015-2/82  вып. II -2

КБЖБ

Каталог сборных железобетонных

и бетонных изделий, изд. 2013 г.

Марка колонны

Размеры, мм

Класс

бетона

Расход

Мас-са

т

H

b

a

бетона,

м³

стали,

кг

К15-1 – К15-3

5800

400

400

В25

1,32

138,1-206,3

3,3

К15-4 – К15-10

В30; В25

222,0-140,7

К16-1 – К16-7

500

В15; В30

1,52

224,6-230,5

3,8

К17-1 – К17-2

600

В30

1,73

281,1; 287,7

4,3

К18-1 – К18-3

6200

500

В15

1,6

186,2-268,9

4,0

К18-4 – К18-6

В25; В30

182,1-267,2

К18-7 – К18-9

В15; В25

189,1-188

К19-1 – К19-3

600

В15; В25

1,83

240,1-275,5

4,6

К19-4 – К19-7

В15; В30

311,3-296,7

К20-1 – К20-5

6800

500

В15; В25

1,72

182,9-292,9

4,3

К20-6 – К20-7

В30

304,2; 292,9

К20-8 – К20-9

В15; В25

325,5-200,8

К21-1 – К21-3

600

В15; В25

1,97

268,9-227,7

4,9

К21-4 – К21-7

В25; В30

380,0-227,7

К21-8

В30

438,9

К22-1 – К22-3

8000

500

В25

1,96

252,0-256,1

4,9

К23-1 – К23-4

600

В25

2,25

296,0-412,1

5,6

К23-5 – К23-8

В30

334,9-296,0

К23-9 – К23-14

В25; В30

377,1-355,1

К24-1 – К24-6

8000

600

500

В25

2,81

327,5-481,8

7,0

Колонны одноярусных эстакад под технологические трубопроводы

Серия

3.015-2/82  вып. II -3

КБЖБ

Каталог сборных железобетонных

и бетонных изделий, изд. 2013 г.

Марка колонны

Размеры, мм

Класс

бетона

Расход

Мас-са

т

H

b

a

бетона,

м³

стали,

кг

К1-1 – К1-19

5700

400

400

В15-В30

0,91

121,4-234,5

2,3

К1-4а

В30

213,7

К2-1 – К2-4

6300

В15-В30

1,01

184,8-229,2

2,5

К2-1а – К2-2а

В15; В25

223,3-183,3

К3-1 – К3-10

500

В25; В30

1,26

164,0-245,2

.

3,2

К3-1а – К3-10а

162,5-243,7

К4-1 – К4-6

6900

400

В15-В30

1,1

242,4-259,9

2,8

К5-1 – К5-13

500

В25; В30

1,38

207,5-171,8

3,5

К5-1а – К5-3а

206,0-304,7

К6-1;  К6-2

7500

1,2

246,0; 244,5

3,0

К7-1 – К7-4

1,5

344,4-221,6

3,8

К8-1 – К8-14

500

В15-В30

1,88

269,7-193,6

4,7

К8-4а;  К8-5а

В30

403,6-327,6

К9-1 – К9-3

8100

400

В25

1,62

244,0-252,6

4,1

К9-1а – К9-3а

242,5-251,1

К10-1 – К10-6

500

В25; В30

2,03

268,9-276,4

5,1

К10-1а – К10-6а

267,4-274,9

К11-1 – К11-8

8700

400

1,74

258,6-328,8

4,4

Колонны двухъярусных эстакад под технологические трубопроводы

Серия

3.015-3/82  вып. II -1

КБЖБ

Каталог сборных железобетонных

и бетонных изделий, изд. 2013 г.

Марка колонны

Размеры, мм

Класс

бетона

Расход

Масса

т

H

b

a

бетона,

м³

стали,

кг

К12-1 – К12-18

8700

500

500

В15-В30

2,18

319,1-312,3

5,5

К13-1 – К13-21

5700

400

1,14

183,6-209,6

2,9

К13-3а; К13-4а; К13-16а

260,4; 128,0;

 131,4

К14-1 – К14-12

7500

600

В25; В30

1,8

257,7-263,9

4,5

К14-3а – К14-5а

В30

311,8-414,3

К15-1 – К15-15

8100

500

В15; В30

2,43

377,0-386,7

6,1

К15-1а – К15-15а

375,5-385,2

К16-1 – К16-17

8700

2,61

490,2-397,5

6,5

К16-3а; К16-8а;

К16-15а

316,1; 650,0;

  324,4

К17-1 – К17-10

6300

400

1,51

254,1-186,1

3,8

К17-1а – К17-10а

252,6-184,6

К18-1 – К18-16

6900

1,66

301,6-208,2

4,2

К18-5а – К18-9а

В25; В30

298,6-278,8

К19-1 – К19-3

5700

В15; В25

1,37

237,6-254,7

3,4

К19-1а

В15

236,1

К20-1; К20-1а

500

В30

1,71

224,5; 223,0

4,3

К21-1; К21-1а

6300

В25

1,89

356,5; 355,0

4,7

К22-1; К22-1а

6900

2,07

384,8; 383,3

5,2

К23-1; К23-1а

7500

В30

2,25

457,5; 456,0

5,6

Колонны двухъярусных эстакад под технологические трубопроводы

Серия

3.015-3/82  вып. II -2
